Pour le stockage du combustible, il faut un local de stockage.

Dans le cas des plaquettes, ce local peut être une réserve maçonnée en extérieur, intérieur ou enterrée. L'alimentation du combustible se fera par extraction par vis sans fin.

Dans le cas du granulé, une plus grande souplesse pour le stockage et l'alimentation. Le stockage peut être un silo textile ou un silo maçonné avec une alimentation par vis ou par aspiration.

Pour résoudre le problème de volume (chaudière + stockage du granulé), l'Energie Box est la solution outre la construction d'un local technique extérieur. L'Energie Box est composé de la chaudière et du silo installés dans une réserve prête à être installée.

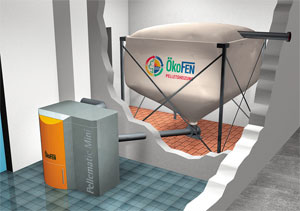

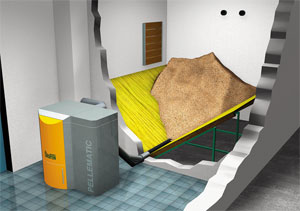

        silo maçonné et alimentation par vis                   silo textile et alimentation par vis

L'extraction par vis se fera lorsque le silo se trouve à coté de la chaudière.

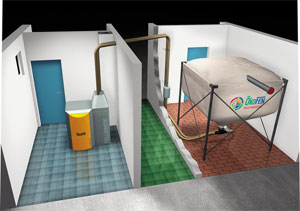

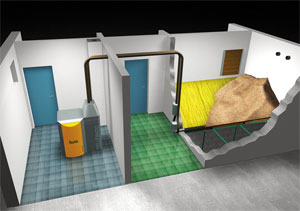

  silo maçonné et alimentation par aspiration   silo textile et alimentation par aspiration

L'emplacement du silo doit se trouver à 20 m maximum de la chaudière. Le silo peut se retrouver dehors suivant la configuration de l'habitation.

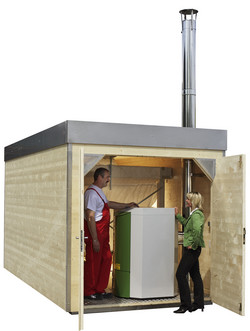

L'Energie Box, complète et prémontée, est livrée par camion-grue prête à être raccordée à un circuit de chauffage central et de production d'eau chaude sanitaire.

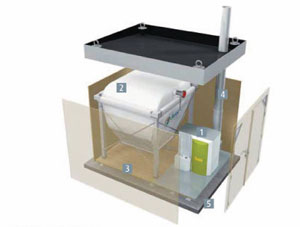

L'Energie Box contient tous les composants d'une chaufferie aux granulés de bois :

1 - la chaudière Okofen Pellematic de 8 à 20 kW

2 - le silo textile flexilo avec 3,5 tonnes de stockage

3 - la structure en bois massif trois plis e= 42 mm avec montages de capteurs possibles

4 - conduit de cheminée étanche à l'humidité et résistant à la corrosion et à la condensation

5 - Fondations : dallages ou longrines à prévoir à partir de plans fournis

L'Energie Box se décline en trois modèles suivants la puissance de la chaudière avec le silo de stockage adapté.

Voici différentes manières de stocker les plaquettes.

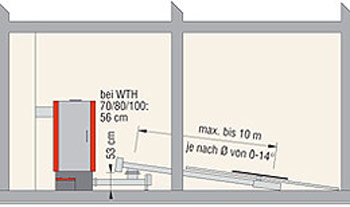

L'implantation de la réserve de stockage doit se trouver proche de la chaudière. L'acheminement de la plaquette s'opère par une roue et vis sans fin pour aller à la chaudière.

Tout de même, il existe une multitude de combinaisons pour le stockage de la plaquette avec des équipements spécifiques.

Stockage au-dessus de la chaufferie Acheminement mécanisé sur l'extracteur	Stockage au-dessus de la chaufferie Acheminement automatique par tube de chute
Silo ouvert (grange, hangar...) Remplissage mécanisé	Silo juxtaposé enterré Remplissage par vis de montée
Silo extérieur Remplissage mécanisé	Silo dans une cave remplissage au moyen d'une vis Hargassner depuis une trémie extérieure
